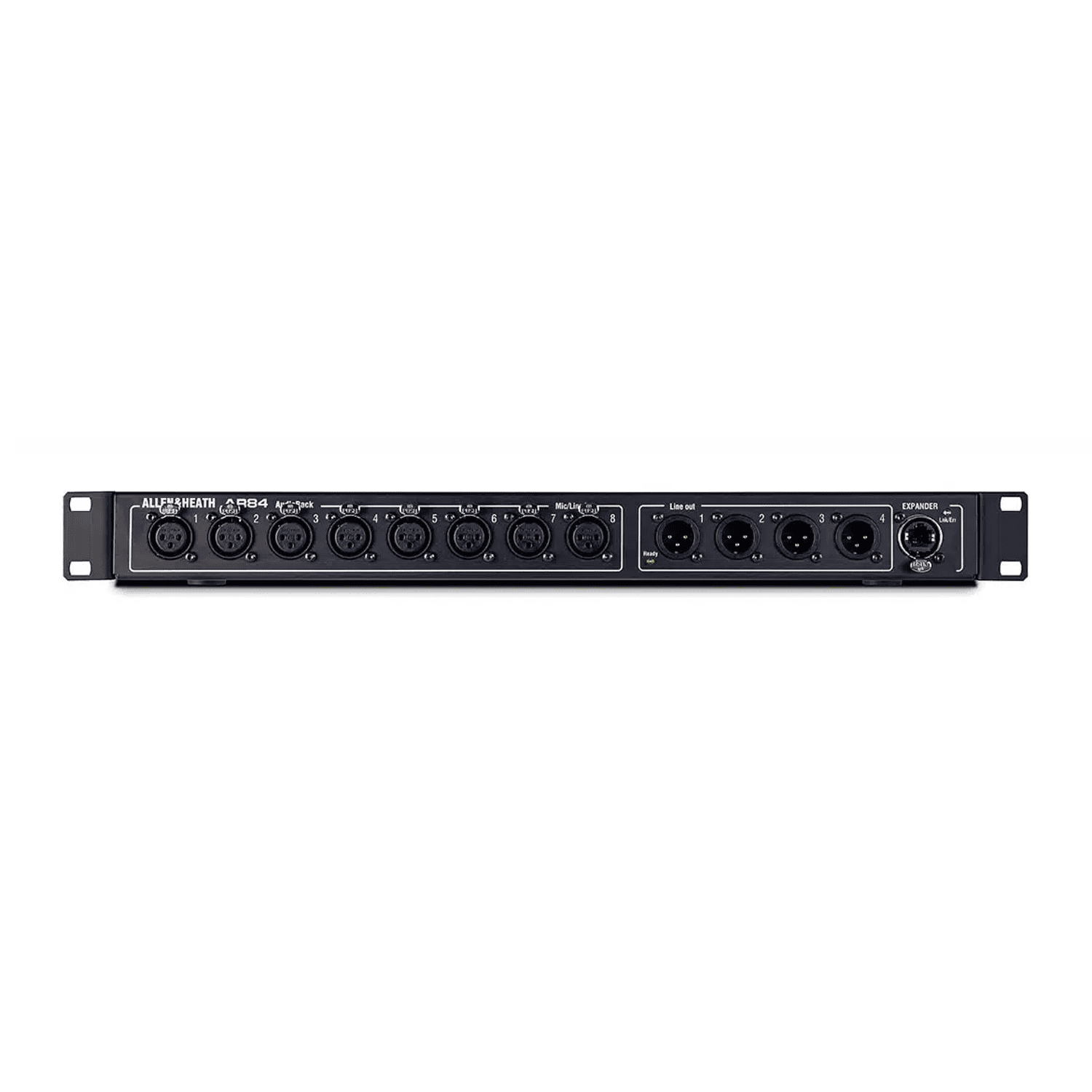

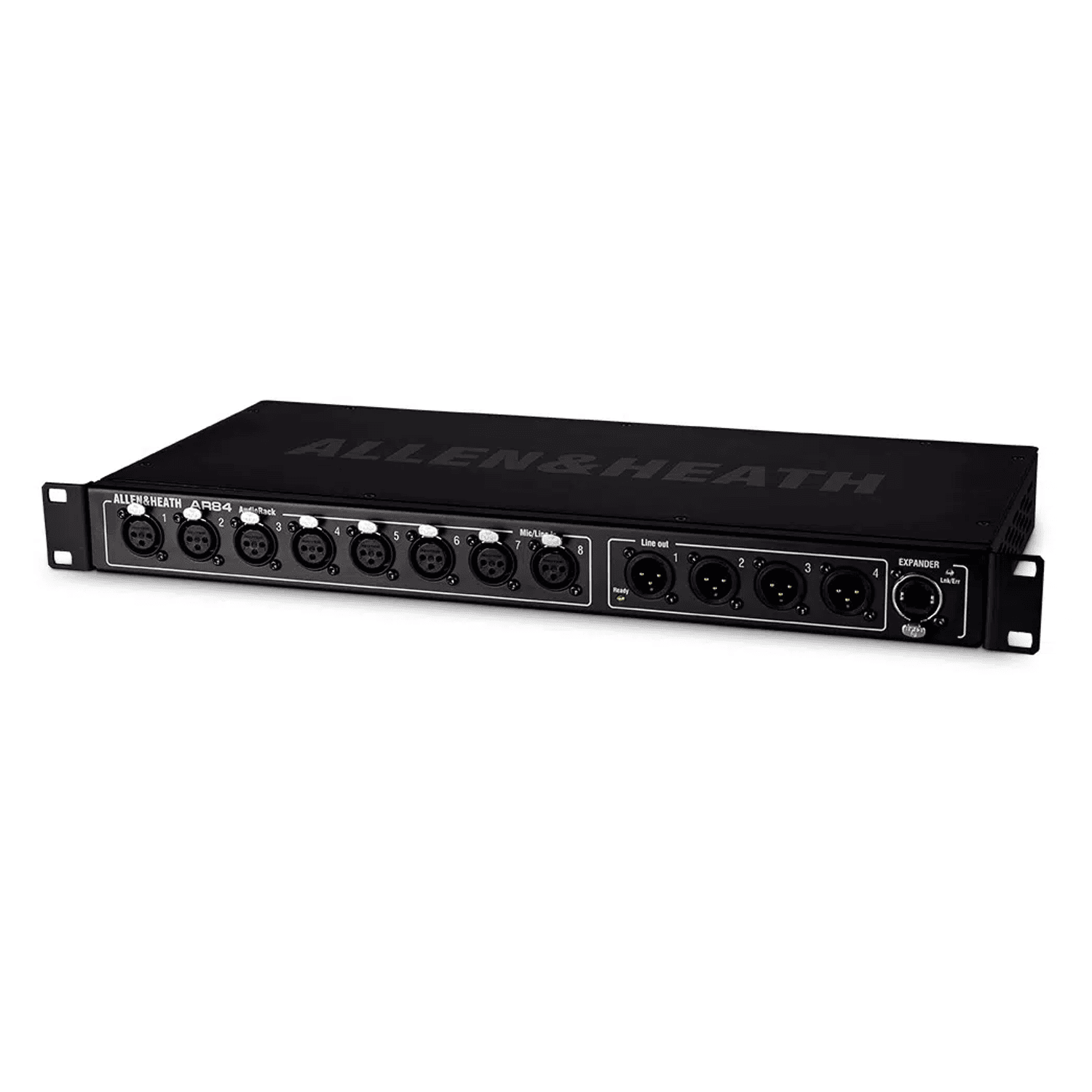

Allen & Heath AR84 - dSNAKE Expander AudioRack
AR0804
€ 846,97
Levering 2-3 Werkdagen
Productbeschrijving
In plaats van tientallen meters analoge kabels te trekken, gooi je één Cat5 naar het podium en plug je de Allen & Heath AR84 in. Dat is het. Acht microfoon-ingangen en vier line-outputs, remote aangestuurd, tot honderd meter van de mixer verwijderd.
De AR84 is een compacte 1U-expander die via het dSNAKE-protocol werkt over een enkele Cat5- of EtherCon-kabel. De acht preamps zijn volledig recallable: gain, pad en 48V fantoomvoeding bedien je gewoon vanuit de mixer, alsof de rack naast je staat. Vier gebalanceerde XLR-uitgangen sturen monitors, subgroepen of outboard gear aan op nominaal +4 dBu lijnniveau. De AR84 werkt samen met de Qu-, SQ- en Avantis-serie, en met de AHM-64 audiomatrixprocessor.
Key features
- 8 recallable mic/line-preamps op XLR, inclusief pad en 48V fantoomvoeding, aangestuurd vanuit de mixer
- Tot 100 meter van de mixer te plaatsen via één Cat5-kabel — geen multicore nodig
- 4 gebalanceerde XLR-uitgangen (relay-protected) voor monitormixen, fills of outboard
- Vergrendelde EtherCon-aansluiting voor een solide verbinding op drukke podia
- 1U 19"-rack formaat — past in elke stagebox of versterkerrek
- Cascadeerbaar met AR2412 of AB168 voor grotere systemen
- Brede voedingsingang (100-240V) voor gebruik in heel Europa en op tournee
Technische specificaties
- Ingangen: 8 x gebalanceerde XLR mic/line
- Uitgangen: 4 x gebalanceerde XLR (relay-protected)
- Verbinding: dSNAKE via EtherCon/RJ45, max. 100 m Cat5
- Invoergevoeligheid: -60 tot +15 dBu
- Analoge gain: +5 tot +60 dB, stappen van 1 dB
- Pad: -20 dB
- Maximaal ingangsniveau: +32 dBu
- Ingangsimpedantie: >4 kΩ (pad uit), >10 kΩ (pad in)
- Uitgangsimpedantie: <75 Ω
- Nominaal uitgangsniveau: +4 dBu
- Maximaal uitgangsniveau: +22 dBu
- Resterende uitgangsruis: -91 dBu (gedempt, 20-20 kHz)
- Mic EIN: -127 dB (150 Ω bron)
- Voeding: 100-240V, 50/60 Hz, max. 20W
- Formaat: 1U, 19"
- Afmetingen: 483 x 220 x 48 mm
- Gewicht: 3 kg
Ideaal voor
- Live sound engineers die extra podium-I/O nodig hebben zonder uitgebreide bekabeling
- Vaste installaties (theaterzalen, kerkgebouwen, conferentieruimtes) met afstandsbediening van preamps
Compatibel met
- Allen & Heath Qu-serie (Qu-16, Qu-24, Qu-32, Qu-Pac, Qu-SB)
- Allen & Heath SQ-serie (SQ-5, SQ-6, SQ-7)
- Allen & Heath Avantis
- Allen & Heath AHM-64 audiomatrixprocessor
- Cascadeerbaar met Allen & Heath AR2412 en AB168 (max. twee dSNAKE-units per mixer)
Pro Tip: Gebruik een goede Cat5e of Cat6 kabel van een gerenommeerd merk en beperk connectoren onderweg — elke extra patchpunt is een potentieel probleempunt.
In de doos
- Allen & Heath AR84 Expander AudioRack
- Netsnoer
- Montagebeugels (rack ears)
- Snelstartgids
FAQ
Kan ik de AR84 ook gebruiken zonder een Allen & Heath-mixer van de Qu-serie?
Ja. De AR84 werkt met elke Allen & Heath-mixer die het dSNAKE-protocol ondersteunt: dat zijn naast de Qu-serie ook de SQ-serie, Avantis en de AHM-64 matrix. Let wel op de SLink-poorten bij SQ en Avantis: die moet je in dSNAKE-modus zetten.
Kan ik twee AR84-units op dezelfde mixer aansluiten?
Dat kan, maar niet direct. Per dSNAKE-poort zijn maximaal twee remote units toegestaan. Een tweede AR84 cascadeer je via een AR2412 of AB168, of je sluit hem aan op een tweede dSNAKE-poort als de mixer die heeft.
Vergroot de AR84 het aantal verwerkingskanalen in mijn systeem?
Nee. De AR84 voegt I/O toe en verplaatst de AD/DA-conversie naar het podium, maar het aantal beschikbare mixerkanalen blijft bepaald door de mixer zelf. Bekijk de documentatie van jouw mixer voor de exacte patchmogelijkheden.
Welke kabellengte is maximaal haalbaar?
Allen & Heath specificeert 100 meter via Cat5 of hoger. In de praktijk is de kabelkwaliteit en het vermijden van tussenliggende patchpunten bepalend voor de betrouwbaarheid op die maximale afstand.
De AR84 is de meest compacte manier om je Allen & Heath-systeem te voorzien van extra podium-I/O, zonder concessies aan geluidskwaliteit of gebruiksgemak. Bestel nu bij Pro Gear.
